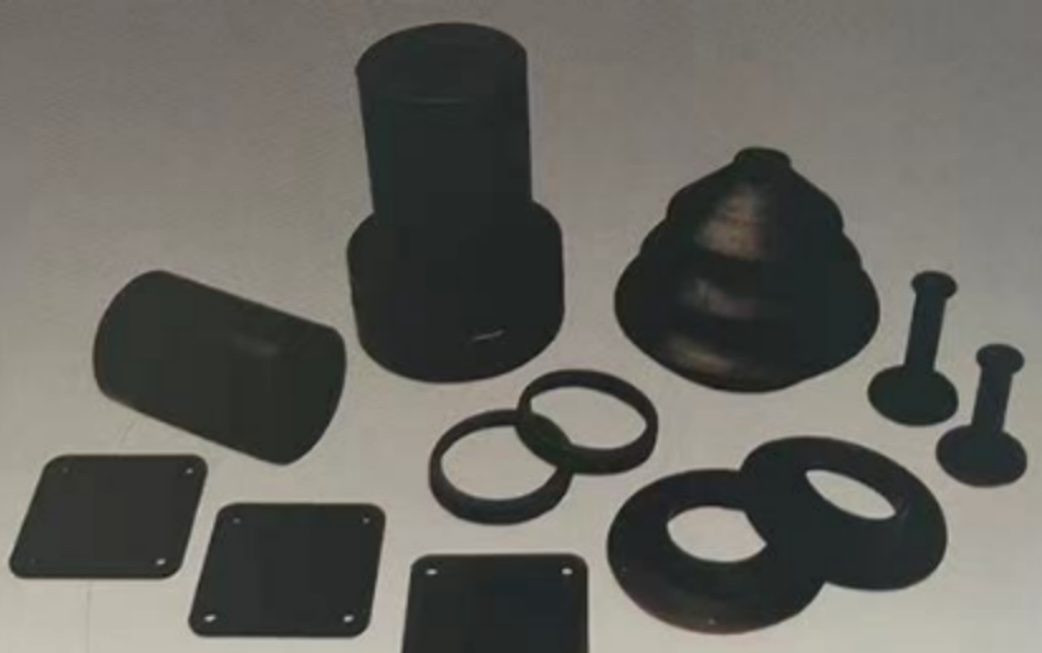

Gumijaste tesnilne obloge – Vodnik po statičnih in dinamičnih komponentah za zatesnjevanje

Inženirji se soočajo s stalnim izzivom: izbrati pravo tesnilo za določeno nalogo. Vsak dan pregledujete načrte, odpirate priročnike za vzdrževanje ali hodite po proizvodni halji. Priključek pušča. Cilinder odpoveduje.Vreteno se obrablja.Vzrok? Pogosto neustrezna izbira tesnila. Ta vodnik ponuja praktične primere, ki vam bodo pomagali pri izbiri med gumijastimi tesnili, prašnimi tesnili, V‑tesnili in O‑obročki.

Statično tesnjenje za nepomične spoje

Pomislite na ohišje črpalke. Dve kovinski površini, skupaj pritrjeni z vijaki. Na videz izgledata ravno, a pod mikroskopom sta polna prask, sledi orodja in drobnih dolin. Tekočina najde te poti. Med njima je gumijasta tesnilna obročka. Zategnete vijake. Obroček se stisne, zlije v te nepravilnosti in prepreči puščanje. Uporabite jih na ohišjih črpalk, pokrovih ventilov, priključnih flangah in dostopnih ploščah. Velike površine? Nepravilne oblike? Ni problema. Če vaša aplikacija vključuje dve nepremični površini, ki ju je treba zatesniti, je guma pogosto rešitev. Ne pozabite: niso namenjene gibljivim delom.

Dinamične tesnila za gibljive in vrtljive gredi

Zdaj si predstavljajte hidravlični cilinder na bagru. Bat se izteguje in vrača, drsi vnoter in ven iz cilindra. Prah, blato in pesek so povsod. Če ti nečisti delci predirajo skozi zatesnitev batne palice, poškodujejo steno cilindra, uničijo bat in pokvarijo celotno enoto. Kaj dodate? Zatesnitve proti prahu sodijo na hidravlične cilindre, pnevmatske aktuatorje, linearnih vodil ter vsako nazobčano gred, ki je izpostavljena umazaniji.

Namestite jih na zunanjo stran primarnega tesnila pod pritiskom. Njihova naloga je izključevanje, ne zadrževanje. Elastična obročka vsakič, ko se vreteno umakne, očisti. Strga blato, pesek in kapljice vode. Če vaša oprema deluje v prašnih, blatnih ali mokrih okoljih, bo prašno tesnilo močno podaljšalo življenjsko dobo. To je prva obramba pred kontaminacijo. Zamenjajte jih redno; obrabijo se hitreje kot tesnila pod pritiskom.

Ampak kaj pa vrtljivi valji? Električni motorji. Zobniki. Trakovi transportnih sistemov. Ti valji se hitro vrtijo, pogosto so neusklajeni, včasih imajo zaradi obrabe hrapave površine. Običajna obročna zatesnitev se prehitro segreje, škriplje in kmalu odpove. V tem primeru je najboljša drugačna geometrija. V-seal-ji so prava izbira za vrtljive valje, ki imajo neusklajenost, odstopanje ali hrapavo površino.

V‑oblika preseka je iznajdljiva. Ob vrtenju gredi centrifugalna sila odvrže obroček tesnila navzven. Ta komaj dotika nasprotno površino, zato je trenje minimalno. Oblika ustvari črpalko, ki umazanijo odrine stran od tesnila. Ni potrebna tesna prileganja. Preprosto ga nataknete na gredo; sam se izravna. Uporabite jih na elektromotorjih, vhodnih in izhodnih gredah menjalnikov, kmetijski opremi ter valjih transporterjev. Zmorejo hitrosti gredi do 20 metrov na sekundo. Prenesejo tudi kotno neusklajenost, ki bi uničila druga tesnila. Namestitev je hitra; za to ne potrebujete posebnih orodij.

Univerzalni O-obročki za različne aplikacije

Torej, kdaj uporabite najpogostejšo tesnilo vseh? Povsod drugje. O‑obroči so privzeto tesnilo za skoraj vse: hidravlične cilindre, pnevmatske ventile, hitre spojnice, priključke za tekočine in še nešteto drugih statičnih in dinamičnih aplikacij. Načelo je preprosto: nadzorovana deformacija. Izrežete žleb, vanj vstavite o‑obroč in ga ob prilegajočem delu stisnete. Okrogla presek se splošči in ustvari dva tesnilna stika. Notranji tlak potisne o‑obroč na stran z nižjim tlakom, s čimer se poveča kontaktni pritisk. Samoposiljanje. Deluje od vakuma do visokega tlaka. Deluje od –50 °C do 200 °C, če uporabite pravi material. Če imate žleb, bo verjetno ustrezal tudi o‑obroč.
