Uporabe gumijastih amortizerjev: Kje se uporabljajo v industrijski opremi?

Gumijasti amortizerji igrajo pomembno vlogo pri nadzoru vibracij, zmanjševanju prenosa udarcev in zaščiti industrijske opreme pred nepotrebnim premikanjem. Uporabljajo se v številnih vrstah strojev, vključno s črpalkami, kompresorji, generatorji, sistemih HVAC, obdelovalnimi stroji in težko opremo.

Čeprav se izraz gumijasti amortizer sliši preprosto, so zahteve glede uporabe lahko zelo različne od ene naprave do druge. Nekatera oprema proizvaja kontinuirano vibracijo, medtem ko so drugi stroji izpostavljeni nenadnim udarcem ali spreminjajočim se dinamičnim obremenitvam. Zato mora biti pravi gumi komponenta prilagojena opremi, obremenitvi, gibanju in delovnemu okolju.

Za industrijske kupce je razumevanje, kje se uporabljajo industrijski gumijasti amortizerji, prav tako koristno pri odločanju, ali je bolj primerna standardni del ali prilagojena rešitev.

Kaj naredi gumijasti amortizer v industrijski opremi?

Ublažitev udarcev in izolacija vibracij

Industrijski stroji lahko povzročajo tako stalne vibracije kot nenadne udarne obremenitve. Motorji in vrtljivo opremo lahko proizvajajo ponavljajoče se vibracije, medtem ko lahko kompresorji, generatorji, gradbena mehanizacija in druga težka oprema pri zagonu, zaustavitvi ali spremembah delovnih pogojev povzročajo dinamične sile.

Gumijasti amortizer deluje na podlagi nadzorovane deformacije elastomera. Namesto da bi vibracije ali udarne sile neposredno prenesel iz stroja na nosilno konstrukcijo, gumijasta komponenta zagotavlja prožno vmesno plast, ki lahko absorbira in razprši del te energije.

To je tesno povezano z izolacijo in dušenjem vibracij, vendar izrazi nista enakovredna. Absorpcija udarcev se običajno osredotoča na omejevanje učinka nenadnih obremenitev, medtem ko se izolacija vibracij osredotoča na zmanjšanje prenosa ponavljajočih se vibracij.

Po mnenjuVodnik za inženiring industrijskih delov Parker LORDVibracije, udarci in hrup lahko prispevajo k poškodbam komponent in skrajšanju življenjske dobe opreme, če niso ustrezno nadzorovani. Ustrezno izbrane lepljene gume za montažo lahko pomagajo pri reševanju teh težav.

Zakaj se za industrijsko vzmetenje uporablja guma

Guma se široko uporablja, saj združuje elastičnost z lastnostmi dušenja. Njeno obnašanje lahko prilagodimo s formulacijo materiala, trdoto, geometrijo in zasnovo celotne gumijaste komponente.

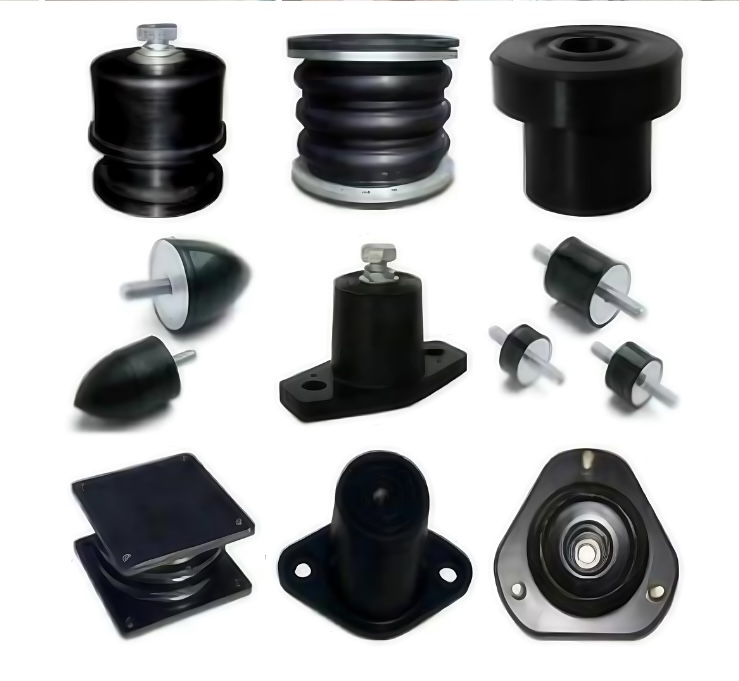

To naredi gumi primeren za številne vrste gumijastih vzmetnih nosilcev, puš, podlog, nosilcev motorja in komponent iz gume in kovine.

Vendar ne obstaja en sam gumijasti amortizer, ki bi bil primeren za vsako industrijsko strojno opremo. Črpalka, ki deluje v zaprtih prostorih, ima lahko zelo drugačne zahteve kot generator, izpostavljen zunanjim vplivom, ali gradbeni stroj, ki je podvržen ponavljajočim udarcem.

Zato bi morala aplikacija določiti gumijasto zmes, obliko, togost, nosilnost in način montaže.

Kje se uporabljajo gumijasti amortizerji?

Črpalke, kompresorji, motorji in generatorji

Črpalke, kompresorji, motorji in generatorji so pogoste aplikacije za industrijske gumijaste amortizerje, saj vsebujejo vrteče ali gibljive dele, ki proizvajajo dinamične sile.

Za črpalke lahko gumijasti nosilci zmanjšajo vibracije, ki se prenašajo iz opreme na njen temelj. Kompresorji morda zahtevajo dodatno pozornost glede cikličnega obremenjevanja in premikanja med delovanjem. Motorji in generatorji lahko povzročajo stalne vibracije, ki bi se sicer neposredno prenesle v ogrodje stroja.

V generatorjih lahko na primer pravilno izbrane gumijaste nosilce uporabimo za izolacijo vibracij motorja od nosilne konstrukcije. Cilj ni le uporaba čim mehkejše gume. Prevelika mehkost lahko povzroči neželene premike, medtem ko prevelika trdota lahko prenese preveč vibracij.

TheInformacije o nadzoru vibracij in gibanja Parker LORDprikazuje, kako lahko elastomerne nosilce in vložke uporabimo za izolacijo vibracij in udarcev, prilagoditev gibanju ter zmanjšanje strukturnega hrupa v zahtevnih aplikacijah.

Oprema za ogrevanje, prezračevanje in klimatizacijo ter industrijsko hlajenje

HVAC in hladilni sistemi predstavljajo še eno pomembno področje uporabe gumijastih vzmetnih nosil. Ventilatorji, kompresorji, čistilci zraka, enote za obdelavo zraka, hladilna oprema in črpalke lahko med normalnim delovanjem povzročajo vibracije.

Če se ta vibracija neposredno prenese na tla, stene, cevovode ali konstrukcije stavbe, lahko povzroči neželeno hrup in mehansko obremenitev. Komponente za izolacijo vibracij zagotavljajo prožno povezavo med opremo in njenim nosilcem.

TheEatonov vodnik po izolacijskih podlogah za vibracijeNa seznamu običajnih aplikacij so klimatske naprave, hladilni stolpi, kompresorji, ventilatorji, generatorji, črpalke, cevovodi in procesna oprema.

Za aplikacije v področju ogrevanja, prezračevanja in klimatizacije bi morali kupci zato upoštevati tako obremenitev opreme kot tudi vibracijske lastnosti, namesto da izberejo nosilec zgolj na podlagi dimenzij.

Strojna orodja in težka oprema

Strojne orodje zahteva drugačen pristop k nadzoru vibracij. CNC-stroji, proizvodna oprema in druga natančna oprema so lahko podvrženi neželenemu gibanju, saj lahko prekomerne vibracije vplivajo na stabilnost in zmogljivost obdelave.

Pri težki opremi je glavna skrb lahko kombinacija vibracij, udarcev in ponavljajočih se dinamičnih obremenitev. Gradbena mehanizacija, rudarska oprema, kmetijska mehanizacija in oprema za manipulacijo z materiali lahko povzročajo precejšnje obremenitve pritrjevalnih komponent.

Gumijasti amortizerji, vložki in nosilci iz gume in kovine se lahko uporabljajo za ločitev vibrirajočih sklopov od glavne konstrukcije. Informacije podjetja Parker o opremi za terenske vozila opisujejo elastomerne nosilce in vložke kot rešitve za izolacijo vibracij in udarcev v zahtevnih aplikacijah mobilne opreme.

Za te aplikacije je vzdržljivost prav tako pomembna kot zmanjšanje vibracij. Komponenta mora ob ponavljajočem obremenjevanju ohranjati svojo funkcijo brez prekomerne deformacije ali prezgodnje obrabe.

Natančnost in oprema za testiranje

Natančnost in testna oprema morda ne doživita enakih velikih udarnih obremenitev kot gradbena mehanizacija, vendar lahko majhne količine nezaželene vibracije vseeno vplivajo na stabilnost in merilne pogoje.

Laboratorijska oprema, sistemi za pregledovanje, merilna oprema in druga občutljiva strojna oprema zato lahko zahtevajo skrbno zasnovane izolacijske komponente.

Namen tega ni toliko absorbiranje močnega udarca kot pa ustvarjanje stabilnega delovnega okolja. Ustrezna gumijasta izolacijska komponenta lahko zmanjša količino vibracij, ki jih proizvajajo stroji ali ki se prenašajo iz zunanjosti, in dosežejo občutljivo opremo.

TheInženirske informacije o izolatorjih Parker LORDPrav tako prikazuje, kako lahko elastični izolatorji oblikujemo tako, da zaščitijo občutljivo opremo pred udarci in vibracijami.

Industrijska uporaba	Značilna oprema	Glavna funkcija gumijastih komponent
Upravljanje s tekočinami	Črpalke, kompresorji	Zmanjšajte prenesene vibracije
Proizvodnja energije	Motorji, generatorji	Nadzor vibracij in dinamičnih udarcev
HVAC	Zračniki, hladilniki, AHU-ji	Zmanjšajte vibracije in zvok, ki se širi skozi konstrukcijo
Proizvodnja	CNC in strojne orodje	Izboljšajte stabilnost in nadzor nad gibanjem
Težka oprema	Gradbena in rudarska mehanizacija	Absorbira udarne in dinamične obremenitve
Natančna oprema	Sistemi za testiranje in merjenje	Omejitev neželenih vibracij

Kako prilagoditi gumijasti amortizer uporabi

Upoštevajte obremenitev, vibracije in namestitev

Prva skrb mora biti dejanska obremenitev. Teža opreme sama po sebi ni dovolj, saj obremenitev morda ni enakomerno razporejena na vse točke montaže.

Kupci bi morali upoštevati skupno težo opreme, obremenitev na enoto, smer obremenitve, pričakovano gibanje ter to, ali bo gumijev del glavno deloval v stiskanju, striženju, natezanju ali kombinaciji sil.

Delovna frekvenca je še en pomemben dejavnik. Nosilec, ki deluje dobro pri statičnem obremenjevanju, morda ne bo deloval pravilno pri stalnih dinamičnih vibracijah.

Tudi prostor za vgradnjo je pomemben. Konfiguracija vijakov, dimenzije montaže, razpoložljiva svobodna višina in smer gibanja lahko vse vplivajo na potrebno zasnovo.

Zato je toInženirski vodnik Parker LORDPoudarja izbiro, ki je specifična za določeno aplikacijo, in upošteva dejavnike, kot so obremenitev, uklon, motilna frekvenca, dušenje in izolacija.

Upoštevajte material in delovno okolje

Delovno okolje je lahko prav tako pomembno kot mehanska obremenitev.

Olje, gorivo, voda, vlaga, kemikalije, ozon, izpostavljenost zunanjim vplivom in temperatura lahko vse vplivajo na zmogljivost gume. Na primer, oprema, ki je izpostavljena olju, morda potrebuje drugačno gumijasto zmes kot oprema, ki deluje na prostem, medtem ko stroji, ki delujejo pri visokih temperaturah, morda zahtevajo zmes, oblikovano za povišane temperature.

Izbira materiala mora zato temeljiti na dejanski uporabi, ne pa na preprostem izbiri najpogostejšega gumijastega materiala.

Za kupce OEM je to eno od področij, kjer lahko neposredno sodelovanje s proizvajalcem gumijastih amortizerjev pride prav. Proizvajalec lahko skupaj z mehanskimi zahtevami oceni delovno okolje in ugotovi, ali je bolj primerna standardna spojina ali pa izdelava po meri.

Kaj bi morali kupci povedati proizvajalcu gumijastih amortizerjev?

Pri naročilu po meri izdelanih gumijastih amortizerjev naj kupci posredujejo čim več informacij o uporabi.

• Vrsta opreme in uporaba
• Skupna teža opreme
• Obremenitev na točko montaže
• Vibracijske ali udarne razmere
• Delovna frekvenca
• Dimenzije namestitve
• Način montaže
• Delovna temperatura
• Izpostavljenost olju, vodi, kemikalijam ali vremenskim vplivom
• Zahtevani gumijasti material ali zahteve glede zmogljivosti
• Obstoječe risbe, vzorci ali številke delov

Ta informacija proizvajalcu zagotavlja boljšo osnovo za oceno konstrukcije. Prav tako pomaga ugotoviti, ali lahko obstoječi industrijski gumijasti amortizer izpolnjuje zahteve ali pa je treba razviti prilagojen gumi‑metalni sestavni del.

KotVodilo NIOSH o inženirskih ukrepih za nadzor nevarnostipojasnjuje, da lahko izolacija vibracij stroja zmanjša prenos vibracij skozi konstrukcije, vendar je pravilna metoda izolacije pomembna, saj lahko neustrezne nosilke vibracije celo povečajo.

Zaključek

Uporabe gumijastih amortizerjev obsegajo širok spekter industrijske opreme, od črpalk in kompresorjev do generatorjev, sistemov za ogrevanje, prezračevanje in klimatizacijo, strojnih orodij, težke mehanizacije ter natančne opreme.

Namen ni le »absorbirati vibracije«. Glede na aplikacijo mora industrijski gumijasti amortizer morda nadzorovati kontinuirane vibracije, absorbirati udarce, zmanjšati strukturno preneseno hrupnost, zaščititi občutljive komponente ali izboljšati stabilnost opreme.

Za kupce je najboljši pristop začeti s konkretno aplikacijo in nato oceniti obremenitev, vibracije, udarce, delovno okolje, material gume ter zasnovo montaže.

Kadar standardni izdelki ne morejo izpolnjevati zahtev, lahko kvalificiran proizvajalec gumijastih amortizerjev na podlagi dejanskih delovnih pogojev opreme razvije prilagojene gumijaste vzmetne nosilce ali komponente iz gume in kovine. Takšen pristop, osredotočen na aplikacijo, lahko zagotovi boljše prileganje, trajnost in dolgoročno zmogljivost kot izbira komponente zgolj glede na velikost ali nosilnost.

Navedene literature

1. Parker LORD.Katalog industrijskih delov in vodnik za inženirje podjetja LORD.

2. Nacionalni inštitut za varnost in zdravje pri delu (NIOSH).Uvedite inženirske ukrepe.

3.Eaton.Blazinice za izolacijo vibracij.

4.Parker LORD.Rešitve za pasivno nadzorovanje gibanja in izolacijo vibracij.

5.Parker LORD.Inženiring izolatorjev in katalog izdelkov.
